环氧富锌底漆广泛应用于钢结构防腐工程，喷涂施工完成后，规范的养护工作是保证漆膜质量、提升防腐寿命的关键。为避免漆膜起泡、脱落、返锈等问题，需从环境管控、固化管控、施工禁忌、后期巡检四个方面做好养护工作。

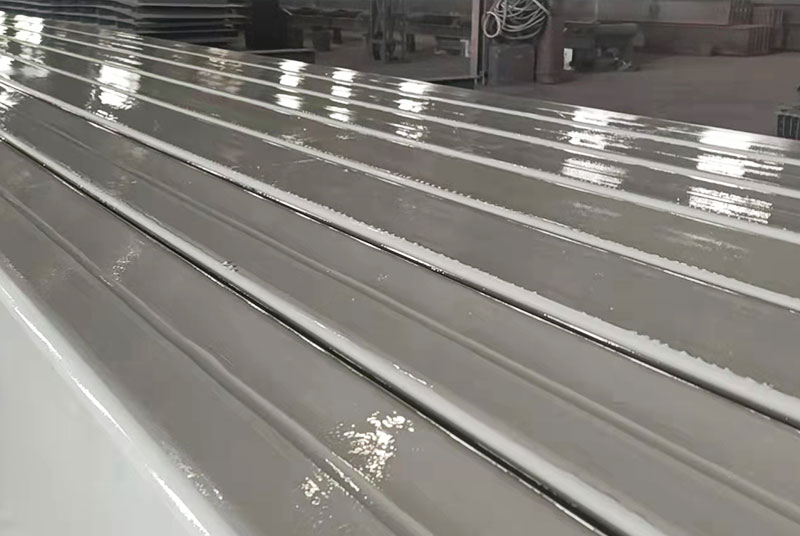

一、严控养护环境

      环氧富锌底漆喷涂后需保持场地通风干燥，常温25℃环境下，空气相对湿度需控制在85%以内，基材温度需高于露点3℃，防止漆膜结露受潮。环氧富锌底漆养护期间严禁淋雨、积水、积尘，避免水汽渗入涂层造成发白、起泡、附着力降低。温度低于5℃时，漆膜固化速度大幅变慢，需延长整体养护周期，保障固化效果。

二、把控固化周期

      常温状态下，环氧富锌底漆喷涂2-4小时可达表干，24小时基本实干，实干后仅可轻微触碰，严禁摩擦、受力。漆膜完全固化需7天，冬季低温环境需延长至7-10天。固化期间禁止踩踏、碰撞、搬运钢结构，防止漆膜破损。后续喷涂面漆，需待底漆实干后进行，间隔过久需打磨去除表面锌盐，增强层间附着力。

三、严守安全禁忌

      养护区域禁止明火、高温暴晒，高温会导致漆膜溶剂急速挥发，引发开裂、针孔等缺陷。环氧富锌底漆养护全程保持通风，散去涂料残留溶剂，既保障漆膜固化质量，也规避安全风险，严禁封闭闷干养护。
