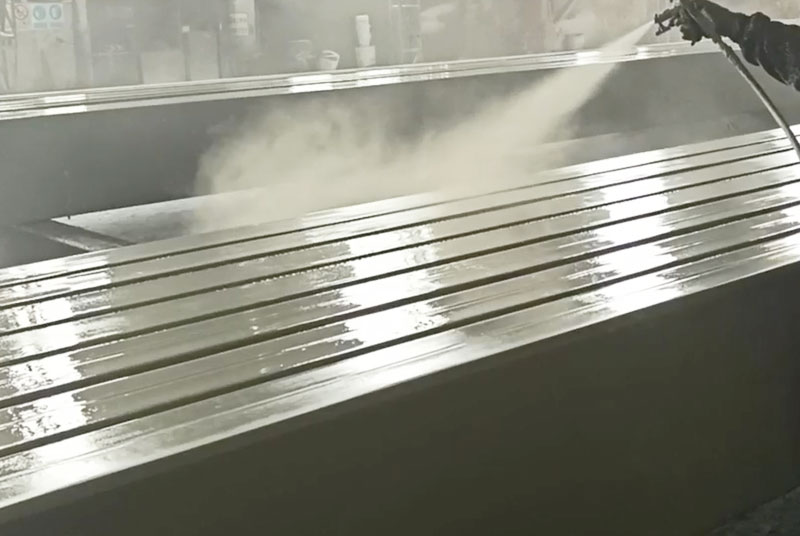

一、环氧富锌底漆的重涂间隔

      最短间隔：通常为16至24小时。此时涂层已硬干，用手指用力按压无指痕，具备承受下一道涂层施工的物理强度，且溶剂已充分挥发，避免产生气泡、针孔等缺陷。

      最长间隔：一般为7天以内，在涂层表面未因过度暴露而老化、污染或变得过于光滑之前完成覆涂，以保证层间附着力。超过此时间，涂层表面会形成一层致密的惰性膜，需进行彻底的拉毛或打磨处理，形成新鲜粗糙表面后才能重涂。

      环境条件对环氧富锌底漆的间隔时间影响较大。低温高湿环境下，固化反应大幅减缓，最短间隔可能需要延长至48小时甚至更久；高温干燥环境下，固化加快，但可能表面结皮过快影响内部溶剂挥发，需平衡判断，有时最短间隔可适当缩短至12小时左右（请以产品说明为准）。

三、如何判断能否重涂？

      1、粘结力测试：用手指按压涂层，无指纹残留；或用拇指用力揉搓，涂层无软化、无脱落。

      2、溶剂擦拭测试：用蘸有相关溶剂的白布轻轻擦拭，若无漆料被擦下，说明已可覆涂。

      3、仪器测量：测量环氧富锌底漆涂层硬度，达到要求硬度值的70%以上方可进行下道施工。

     杭州油漆——杭州亚盛涂料有限公司，与您分享更多油漆知识与案例，欢迎查看http://yashengtl.com/，本公司将免费提供施工指导、配套方案、油漆推荐等。油漆采购或技术问题，欢迎联系主页电话咨询！
